X-Meritan adalah Pengontrol Suhu ATC-M1 kualitas China terkemuka dengan PID Siklus Pendek dan pemasok Dirancang untuk Objek Mikro. Tantangan teknik yang melibatkan perangkat optik mini seperti laser DFB memerlukan pengaturan termal yang tepat dalam ruang yang sangat terbatas. Dengan memproduksi pengontrol khusus ini di fasilitas kami yang berbasis di Tiongkok, X-Meritan memberi pengembang global solusi berkinerja tinggi yang menyeimbangkan dimensi ultra-kompak dengan arsitektur kontrol respons cepat.

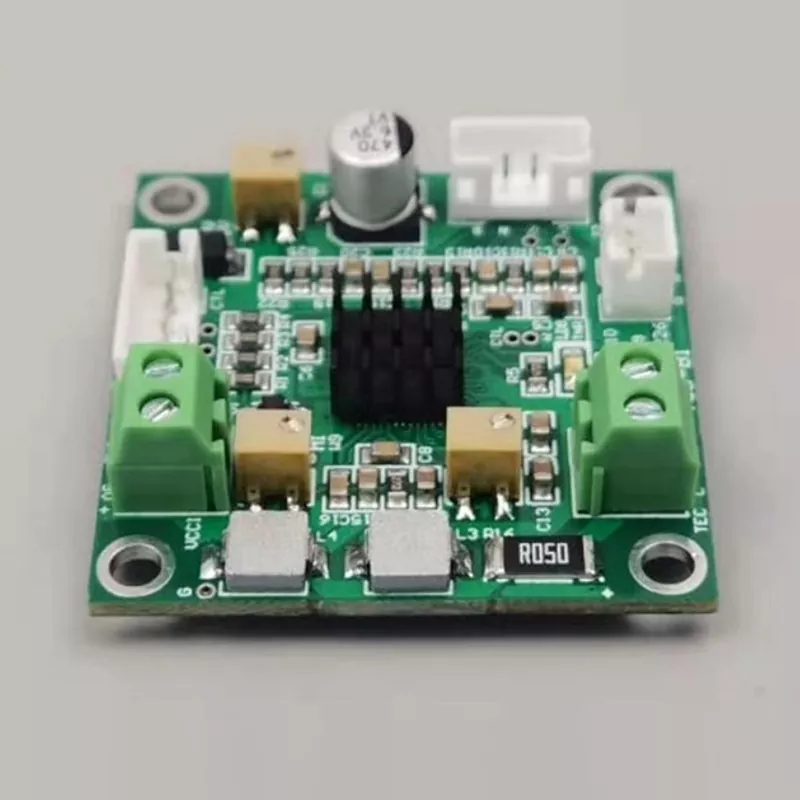

Pengontrol Suhu ATC-M1 berkualitas dengan PID Siklus Pendek dan Dirancang untuk Objek Mikro yang diproduksi dari X-Meritan adalah modul manajemen termal andalan yang dioptimalkan untuk paket TO-CAN dan rakitan mikro-elektronik. Pengontrol ini menggunakan algoritme PID siklus pendek khusus untuk memberikan koreksi seketika, memastikan massa termal skala mikro tetap stabil meskipun terjadi fluktuasi eksternal. Sebagai pabrikan yang berdedikasi, X-Meritan telah merekayasa ATC-M1 untuk diintegrasikan secara mulus ke dalam sistem di mana ruang internal merupakan kendala penting, memberikan presisi tingkat industri tanpa jejak pengontrol tradisional.
| Parameter | Persyaratan/Nilai Teknis |
| Nama Produk | Panel Kontrol Suhu |
| Nomor Model | ATC-M1 |
| Tegangan Suplai Papan (DC) | 3.0V - 5.0V |
| Efisiensi Keluaran | Sekitar 80% |
| Tegangan Maksimum TEC | 4.3V (pada suplai 5V) / 2.5V (pada suplai 3.3V) |
| Arus Maksimum TEC | 2.5A |
| Jenis Sensor Suhu | 10KNTC |
| Stabilitas Kontrol Suhu | 0,001 derajat C |
| Metode Pengaturan Suhu | Potensiometer atau Input Analog |
| Rentang Kontrol Suhu Default | +10 hingga +40 derajat C |
| Suhu Pengaturan Default Pabrik | 25 derajat C |
| Tegangan Output Maks Default Pabrik | 2.0V |
| Arus Output Maks Default Pabrik | 1.0A |
| Metode Penyesuaian | Potensiometer W9 |
| Kisaran Suhu Pengoperasian | -40 hingga +45 derajat C |
| Dimensi (P x L) | 34mm x 20mm |
| Tinggi Total | 15.5mm |
| Tinggi Pin | 5.5mm |
Algoritma PID Siklus Pendek
Pengontrol ini memiliki fitur loop umpan balik yang dioptimalkan yang dirancang untuk objek mikro dengan inersia termal rendah, memberikan stabilisasi cepat dan respons korektif frekuensi tinggi.
Desain Ekstrim Hemat Ruang
Dirancang untuk integrasi kepadatan tinggi, ATC-M1 cocok dengan rongga internal paling sempit pada perangkat optik mini dan rumah sensor.
Integrasi TO-CAN yang Mulus
Dirancang khusus untuk mengelola laser DFB dan paket TO-CAN dengan pendingin dan probe terintegrasi, memastikan stabilisasi panjang gelombang yang akurat.
Output Termal Efisiensi Tinggi
Meskipun ukurannya kecil, ATC-M1 menyalurkan daya yang konsisten ke pendingin mikro, menjaga lingkungan termal yang stabil untuk sambungan semikonduktor yang sensitif.
Keandalan Tingkat Industri
Diproduksi di pabrik kami yang memenuhi standar ISO, setiap unit menjalani pengujian ketat untuk memastikan unit tersebut tahan terhadap lingkungan telekomunikasi dan penginderaan ruang angkasa yang menuntut.
Pengontrol Suhu ATC-M1 kami dengan PID Siklus Pendek dan Dirancang untuk Objek Mikro kini banyak digunakan di bidang berikut:
Stabilisasi Dioda Laser DFB: ATC-M1 memberikan umpan balik siklus pendek yang tepat yang diperlukan untuk mencegah penyimpangan frekuensi dalam modul komunikasi serat optik berkecepatan tinggi.
Manajemen Termal Paket TO-CAN: Ideal untuk mendinginkan dan memantau komponen semikonduktor yang ditempatkan dalam kaleng logam tipe TO mini dengan massa termal terbatas.
Penginderaan Mikro-Optik: Memastikan keakuratan sensor inframerah kompak dan detektor molekuler dengan menjaga suhu pengoperasian tetap stabil.
T: Mengapa "PID Siklus Pendek" penting untuk Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek dan Dirancang untuk Objek Mikro?
J: Benda mikro memanas dan mendingin jauh lebih cepat dibandingkan sistem yang lebih besar. PID siklus pendek memungkinkan pengontrol memperbarui outputnya pada frekuensi yang lebih tinggi, mencegah "overshoot" suhu yang sering terjadi pada pengontrol industri standar.
T: Dapatkah ATC-M1 cocok dengan sistem optik mini yang sudah ada?
J: Ya. Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek dan Dirancang untuk Objek Mikro adalah salah satu desain kami yang paling ringkas, yang khusus dibuat untuk sistem di mana ruang merupakan hambatan kritis, seperti fotonik terintegrasi dan alat diagnostik portabel.
T: Apakah X-Meritan memberikan bantuan teknis untuk integrasi sistem awal?
J: Tentu saja. Tim ahli kami siap memberikan solusi yang cepat dan efektif, menawarkan dukungan purna jual yang komprehensif untuk memastikan ATC-M1 bekerja secara optimal sesuai desain perangkat keras spesifik Anda.
1. Berbeda dengan pedagang, X-Meritan mengoperasikan pabrik khusus sendiri di Tiongkok. Kami menjaga ketertelusuran penuh setiap komponen di ATC-M1, memastikan keandalan tingkat industri dibangun di setiap unit mulai dari tingkat PCB hingga ke atas.
2. Kami tidak hanya menjual papan; tim kami mencakup insinyur aplikasi yang telah bekerja secara langsung pada laser DFB dan proyek integrasi TO-CAN. Kami memberikan saran khusus tentang pencocokan ketahanan termal dan pengaturan awal parameter PID untuk objek mikro Anda.
3. Pengendali kami sudah diterapkan di lingkungan berisiko tinggi, termasuk komunikasi serat optik dan diagnostik medis, di mana penyimpangan 0,1°C dapat mengakibatkan kegagalan sistem.
4. Kami memahami sifat cepat penelitian dan pengembangan perangkat mikro-elektronik. Kami menyediakan stok siap kirim untuk ATC-M1 guna mendukung kebutuhan pengujian dan verifikasi langsung Anda, didukung oleh lembar data teknis terperinci.
5. Dengan pengalaman produksi dan kolaborasi selama bertahun-tahun, X-Meritan memastikan bahwa semua produk memenuhi standar industri yang diperlukan untuk pasar global, menyediakan rantai pasokan yang andal bagi produsen internasional.
