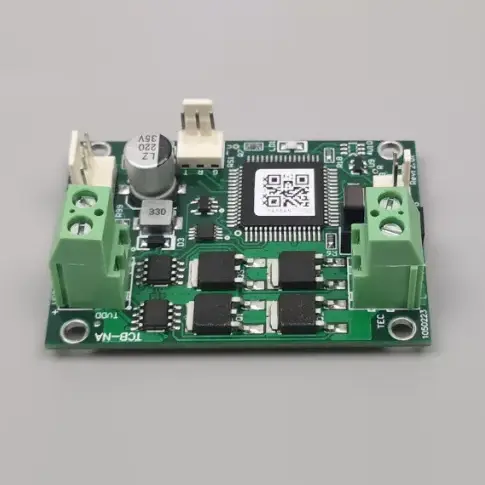

X-Meritan adalah pemasok Pengontrol Suhu TCB-NA kualitas Cina profesional untuk Pendingin Standar. Dirancang untuk kinerja biaya tinggi dan keandalan, Papan Pengontrol Suhu TCB-NA Presisi Tinggi adalah solusi ideal untuk menstabilkan dioda laser dan berbagai peralatan rumah pintar. Dengan memanfaatkan keahlian manufaktur kami yang mapan di Tiongkok, X-Meritan memberi mitra global Papan Pendingin Semikonduktor TCB-NA yang tahan lama untuk Kontrol Suhu yang menyeimbangkan keserbagunaan fungsional dengan harga terjangkau.
Pengontrol Suhu TCB-NA untuk Pendingin Standar yang diproduksi oleh X-Meritan sebagai pemasok Tiongkok adalah modul manajemen termal serbaguna yang dirancang untuk kebutuhan pendinginan industri dan komersial secara umum. Pengontrol Suhu TCB-NA untuk Pendingin Standar ini memfasilitasi pengaturan yang presisi melalui arsitektur kontrol dua arah, memungkinkan transisi yang mulus antara mode pemanasan dan pendinginan. Sebagai mitra solusi tepercaya, X-Meritan telah mengoptimalkan seri ini agar bekerja secara efektif dengan catu daya standar, menawarkan antarmuka serial ASCII yang mudah digunakan yang memastikan integrasi langsung ke dalam ekosistem perangkat keras yang ada.
|
Parameter |
Spesifikasi |
|
Tegangan Suplai Papan |
4,5–27V (harus sesuai dengan tegangan TEC) |
|
Tegangan TEC |
5V–27V (harus ≥ tegangan suplai) |
|
Arus TEC |
0–10A |
|
Sensor Suhu |
10K NTC (nilai B default: 3950; nilai B aktual tidak terbatas—hanya memengaruhi suhu absolut, bukan akurasi kontrol) |
|
Akurasi Kontrol Suhu |
±0,1°C |
|
Atur Akurasi Suhu |
±0,1°C |
|
Rentang Pengukuran Suhu |
-30°C hingga +147°C |
|
Kontrol Kisaran Suhu |
-20°C hingga +100°C |
|
Suhu Pengaturan Pabrik Default. |
25°C (dapat disesuaikan berdasarkan permintaan) |
|
Dimensi (P × L × T) |
60mm × 42mm × 26.5mm (22mm di atas papan, ketebalan PCB 1.5mm, pin ≤3mm di bawah) |
Manajemen Termal Dua Arah
Mendukung mode pemanasan dan pendinginan dengan konfigurasi parameter TEC yang fleksibel, membuatnya dapat beradaptasi dengan berbagai kondisi sekitar dan suhu target.
Komunikasi Serial Standar
Pengaturan suhu dan pemantauan real-time mudah dikelola melalui protokol ASCII standar, kompatibel dengan alat serial umum seperti Windows HyperTerminal untuk penerapan cepat.
Antarmuka Sinyal Komprehensif
Termasuk output khusus untuk sinyal alarm dan status "siap", di samping input kontrol untuk mematikan TEC, meningkatkan potensi keselamatan dan otomatisasi sistem secara keseluruhan.
Regulasi ON/OFF yang stabil
Menggunakan metode kontrol yang telah terbukti untuk memastikan pemeliharaan suhu yang andal, menyediakan lingkungan termal yang konsisten untuk komponen sensitif seperti dioda laser dan peralatan laboratorium.
Rasio Biaya-Kinerja Tinggi
Dirancang untuk menghadirkan fitur kontrol presisi tinggi yang penting namun tetap menjadi pilihan ekonomis untuk aplikasi industri skala besar dan manufaktur peralatan pintar.
Pengontrol Suhu TCB-NA untuk Pendingin Standar beroperasi menggunakan logika kontrol ON/OFF yang mudah namun efektif yang disesuaikan untuk pendingin termoelektrik standar. Sistem memantau suhu melalui sensor yang terhubung dan membandingkannya dengan tekanan yang ditentukan pengguna melalui prosesor internalnya. Berdasarkan penyimpangan ini, pengontrol mengatur aliran daya ke TEC secara dua arah, membalikkan arus untuk beralih antara pemanasan dan pendinginan sesuai kebutuhan. Meskipun model ini memberikan stabilitas yang kuat untuk aplikasi standar, model ini dirancang untuk kesederhanaan, memungkinkan tegangan keluaran mengikuti pasokan masukan secara langsung untuk memaksimalkan pengiriman daya ke elemen pendingin.
T: Apa saja pertimbangan penting mengenai tegangan suplai untuk TCB-NA?
J: Berbeda dengan seri NE atau NC kami yang canggih, Pengontrol Suhu TCB-NA untuk Pendingin Standar tidak memiliki fitur pembatasan tegangan output internal. Oleh karena itu, Anda harus memastikan tegangan suplai kurang dari atau sama dengan tegangan pengenal TEC Anda untuk mencegah beban berlebih pada komponen.
T: Bagaimana pengaruh TCB-NA terhadap stabilitas daya sistem?
J: Metode peralihan yang digunakan oleh pengontrol ini dapat meningkatkan riak catu daya peralihan yang terhubung. Jika sistem Anda dilengkapi board lain yang sensitif terhadap interferensi elektromagnetik, kami menyarankan untuk memberi daya pada TCB-NA secara terpisah untuk menjaga integritas data dan stabilitas board.
T: Kapan saya sebaiknya memilih TCB-NA dibandingkan model TCB-NE?
J: Pengontrol Suhu TCB-NA untuk Pendingin Standar sangat cocok untuk aplikasi yang mengutamakan efisiensi biaya dan presisi standar. Jika proyek Anda memerlukan efisiensi energi maksimum atau resolusi suhu yang jauh lebih tinggi, kami menyarankan untuk meningkatkan ke seri TCB-NE.
1. Berbeda dengan distributor lainnya, X-Meritan mengoperasikan pabrik khusus di Tiongkok, sehingga kami dapat melakukan pengawasan langsung terhadap keseluruhan proses produksi—mulai dari perakitan PCB hingga kalibrasi akhir setiap unit TCB-NA.
2. Dengan pengalaman bertahun-tahun di sektor manajemen termal, kami telah mengoptimalkan pengontrol kami berdasarkan umpan balik dunia nyata dari industri dioda laser dan instrumentasi medis, memastikan desain perangkat keras yang memprioritaskan ketahanan jangka panjang.
3. Saat Anda berkonsultasi dengan kami, Anda berbicara langsung dengan insinyur yang merancang perangkat keras. Kami memberikan panduan teknis yang tepat mengenai manajemen riak daya dan pencocokan tegangan untuk mencegah risiko kelebihan beban TEC.
4. Dengan mengelola tim logistik luar negeri yang profesional dan menjaga persediaan komponen standar secara stabil, kami secara efektif mempersingkat siklus pengadaan dan menawarkan harga yang lebih kompetitif dibandingkan pengecer internasional tradisional.
5. Produk kami diproduksi berdasarkan standar industri yang ketat, memastikan bahwa Pengontrol Suhu TCB-NA untuk Pendingin Standar secara konsisten memenuhi persyaratan kompatibilitas elektromagnetik (EMC) yang diperlukan untuk integrasi sistem yang kompleks.
