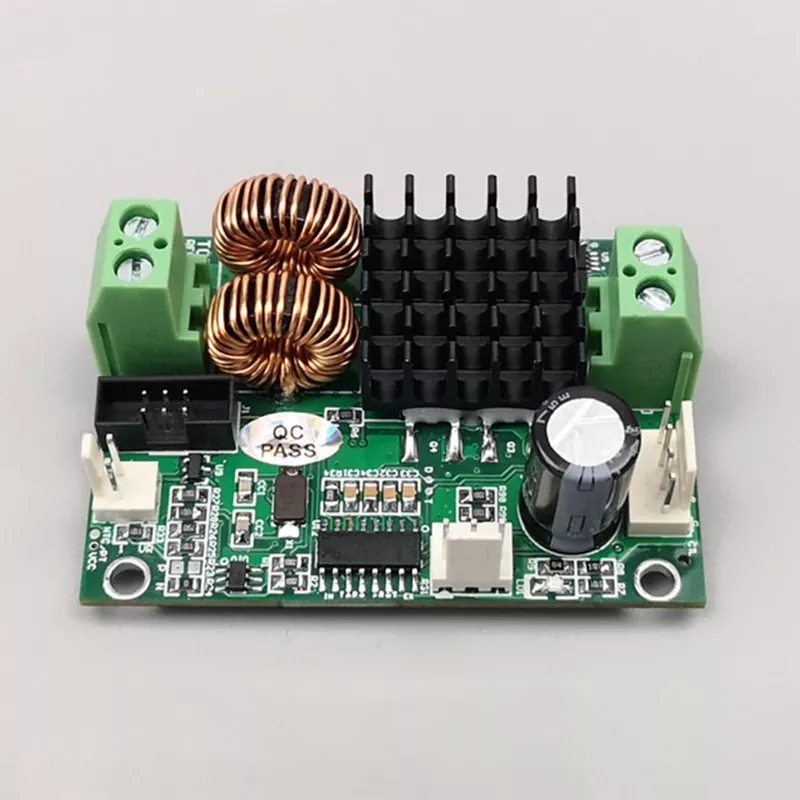

X-Meritan adalah Pengontrol Suhu TCB-NC kualitas Tiongkok terkemuka dengan Ukuran Kompak dan pemasok Presisi Tinggi. Dalam otomasi industri modern, Papan Pendingin Termoelektrik Compact TCB-NC NTC untuk Mengontrol Suhu memberikan efisiensi spasial dan stabilitas termal yang diperlukan untuk lemari kontrol kepadatan tinggi. Dengan memanfaatkan fasilitas manufaktur kami yang berbasis di Tiongkok, X-Meritan menghadirkan pengontrol generasi mendatang ini ke pasar global, memastikan kinerja unggul untuk instrumen laboratorium presisi dan peralatan energi terbarukan.
Pengontrol Suhu TCB-NC canggih dengan Ukuran Ringkas dan Presisi Tinggi dari pemasok Tiongkok X-Meritan adalah solusi berkinerja tinggi yang dirancang untuk lingkungan di mana ruang pemasangan sangat mahal. Pengontrol Pelat Pendingin Semikonduktor TCB-NC Kecil ini mengintegrasikan loop umpan balik yang canggih ke dalam faktor bentuk mini, memungkinkan manajemen termal presisi tinggi tanpa memerlukan peralatan tambahan eksternal. Sebagai pemasok terkemuka di pasar Tiongkok, X-Meritan memastikan bahwa setiap unit menjalani pengujian kompatibilitas elektromagnetik yang ketat untuk menjamin pengoperasian yang andal dan bebas gangguan di lokasi industri yang kompleks.
|
Tegangan Suplai Papan |
4.5V - 27V |
|
Rekomendasi |
Catu daya switching standar 5V-24V direkomendasikan. Tegangan pengenal TEC harus sama atau sedikit lebih besar dari tegangan suplai. Jika tegangan pengenal TEC lebih kecil, maka dapat diterima; cukup atur rasio output maksimum. |
|
Pasokan Papan Saat Ini |
Ditentukan oleh daya operasi maksimum TEC. |
|
Tegangan TEC |
2V - 24V (tergantung pada tegangan suplai) |
|
Arus TEC |
10A @ 24V; 12A @ 12V |
|
Sensor Suhu |
10KNTC |
|
Akurasi Suhu |
±0,01°C |
|
Kisaran Suhu NTC |
-60°C hingga +170°C |
|
Kisaran Suhu PT100/PT1000 |
-60°C hingga +212°C |
|
Suhu Operasional |
-40°C hingga +45°C |
|
Suhu Penyimpanan |
-40°C hingga +60°C |
|
Kelembaban Pengoperasian |
0% - 95% RH |
|
Pengaturan Pabrik Default |
25°C |
|
Ukuran |
60mm x 42mm |
|
Tinggi |
Total 23mm (18,5mm di atas papan, 3mm di bawah papan untuk pin, ketebalan papan 1,5mm) |
T: Apa keuntungan utama beralih ke sistem TCB-NC?
J: Dibandingkan dengan sistem kontrol suhu tradisional, Pengontrol Suhu TCB-NC dengan Ukuran Ringkas dan Presisi Tinggi menawarkan akurasi yang jauh lebih tinggi dan kompatibilitas sensor yang lebih luas dalam paket yang jauh lebih kecil. Karena tidak memerlukan perangkat keras tambahan eksternal, ini menyederhanakan arsitektur sistem dan mengurangi biaya integrasi.
T: Bagaimana cara mengkalibrasi parameter PID untuk kinerja optimal?
J: Kami merekomendasikan pendekatan berulang: mulai dengan menetapkan suku integral dan diferensial ke nol dan meningkatkan penguatan proporsional (Kp) hingga terjadi sedikit osilasi. Kemudian, sesuaikan waktu integral (Ti) untuk menghilangkan kesalahan kondisi tunak dan terakhir masukkan waktu diferensial (Td) untuk mempertajam kecepatan respons. Untuk panduan teknis khusus, tim layanan profesional kami siap membantu.
T: Dapatkah pengontrol ringkas ini menangani peralatan semikonduktor presisi tinggi?
J: Ya, Pengontrol Suhu TCB-NC dengan Ukuran Ringkas dan Presisi Tinggi dirancang khusus untuk aplikasi semacam itu. Pemanfaatan ruangnya yang tinggi dan keluaran data yang stabil menjadikannya ideal untuk peralatan mikro yang digunakan di laboratorium presisi dan lini produksi semikonduktor.
Pemanfaatan Ruang Tinggi
Desain yang sangat ringkas memungkinkan integrasi tanpa batas ke dalam kabinet kontrol padat dan peralatan mikro, sehingga menghemat ruang pemasangan secara signifikan dibandingkan dengan alternatif tradisional.
Anti-Interferensi Tingkat Industri: Setiap unit telah lulus uji kompatibilitas elektromagnetik industri (EMC) yang ketat, memastikan bahwa data tetap akurat dan sistem tetap stabil bahkan di lingkungan dengan kebisingan listrik yang tinggi.
Antarmuka Pengguna yang Intuitif
Menampilkan tampilan yang jelas dan navigasi menu yang mudah digunakan, pengontrol ini memungkinkan pengaturan parameter dan peralihan mode dengan mudah, sehingga dapat diakses bahkan oleh non-spesialis.
Akurasi Kontrol Unggul
Dirancang untuk aplikasi dengan persyaratan termal yang ketat, Pengontrol Suhu TCB-NC dengan Ukuran Ringkas dan Presisi Tinggi menjaga toleransi ketat yang penting untuk manufaktur semikonduktor dan pengujian presisi.
Kepadatan Daya Tinggi
Meskipun ukurannya kecil, pengontrol ini menghasilkan keluaran daya yang kuat, secara efektif menggerakkan lembaran pendingin semikonduktor sambil mempertahankan tingkat efisiensi termal yang tinggi.
TCB-NC beroperasi pada mekanisme umpan balik loop tertutup canggih yang dioptimalkan secara khusus untuk pendinginan dan pemanasan semikonduktor. Dengan terus memantau data real-time dari sensor NTC, pengontrol menghitung penyimpangan dari setpoint dan menerapkan koreksi PID (Proportional-Integral-Derivative) yang tepat. Kontrol keluaran berkelanjutan ini mencegah guncangan termal yang terkait dengan peralihan hidup/mati sederhana. Penggerak daya tinggi yang terintegrasi kemudian memodulasi arus yang dikirim ke papan pendingin termoelektrik, memastikan bahwa suhu target tercapai dengan cepat dan dipertahankan dengan fluktuasi minimal, bahkan di bawah beban termal yang bervariasi.
